高層住宅陽臺分體式家用方案
山東天豐新能源科技有限公司

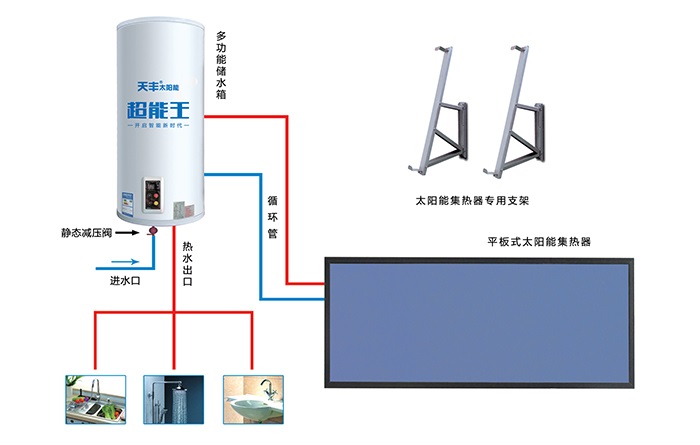

本系統采用天豐陽臺壁掛分體式太陽能熱水機，吸熱部件（太陽能集熱器）與儲熱部件（水箱）分離式安裝，集熱器安裝于南面陽臺上，儲熱部件（水箱）安裝于室內陽臺上，然后通過管路把太陽能集熱器、水箱和室內衛生間、廚房等用熱設備相連接的一種分戶集熱、分戶儲熱式太陽能熱水系統，整個系統為承壓式運行，間接加熱。
系統特點

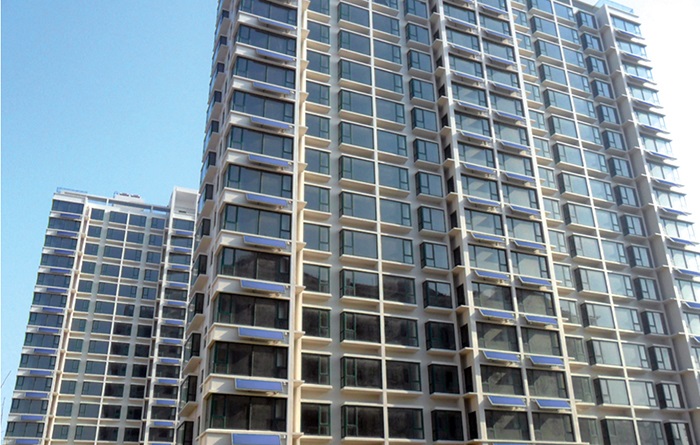

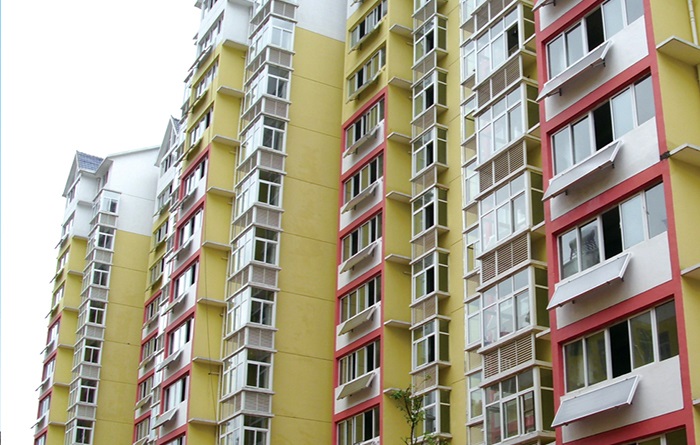

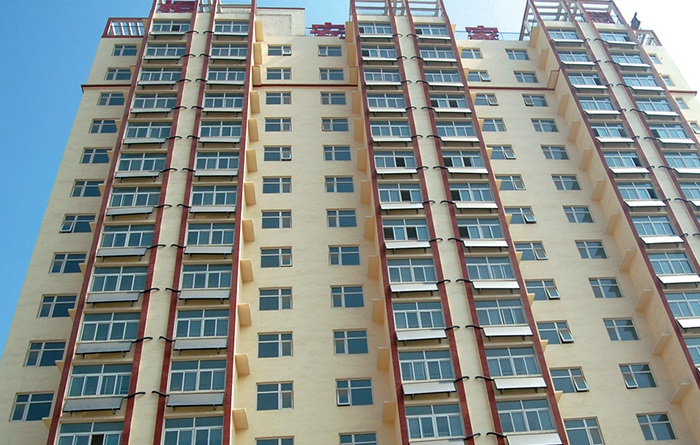

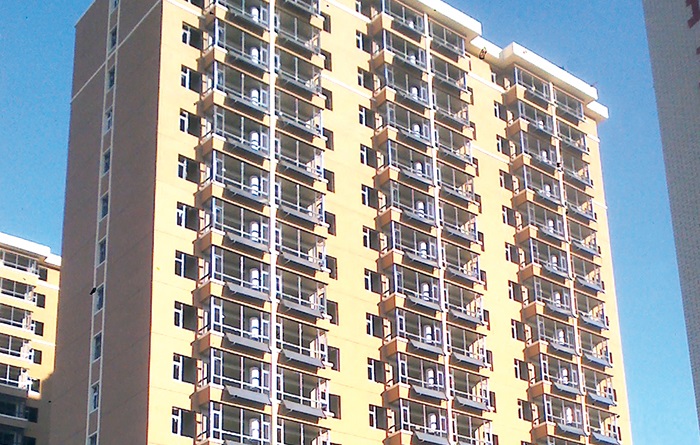

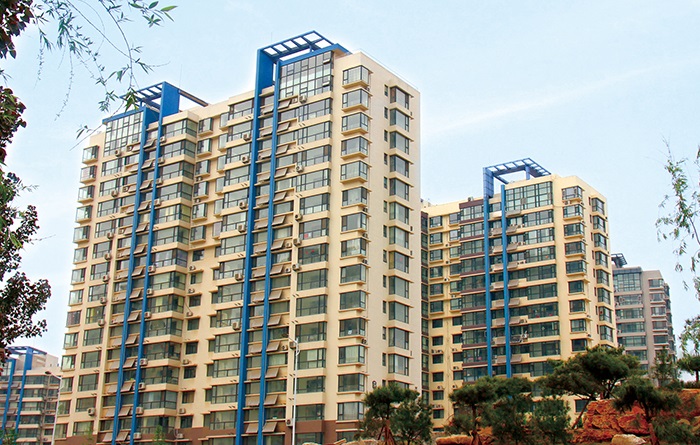

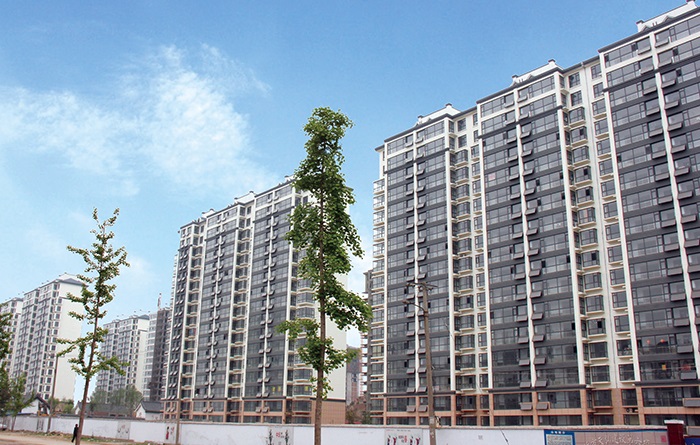

集熱器與水箱分離，集熱器安裝在南面陽臺外側，解決高層建筑屋面安裝面積不足問題；
集熱器單獨安裝，可實現建筑一體化，保證建筑的美觀；
系統承壓運行，性能穩定，使用更舒適；
儲熱水箱采用搪瓷內膽承壓水箱，水質衛生，防腐耐用，使用壽命長，用水更健康；
太陽集熱器與儲熱水箱循環系統采用防凍介質，能耐-40°C低溫，適用性強；
產品性能穩定，分戶獨立安裝、使用，便于管理維護；
運行原理
本系統儲熱水箱內置夾套式換熱裝置和電輔助加熱裝置。集熱器吸收太陽光，將光能轉化成熱能，使集熱器內熱媒介質溫度升高，集熱器與換熱水箱中的熱媒的溫差產生循環動力，促使熱媒在集熱器與儲熱水箱換熱裝置之間自然流動，換熱裝置內熱媒溫度升高，通過導熱原理，將熱量傳遞給儲熱水箱內的水，使儲熱水箱內水溫升高。系統承壓式運行，間接加熱，熱水供應采用頂水式。結合電輔助加熱，系統可實現24小時全天候供熱水。
